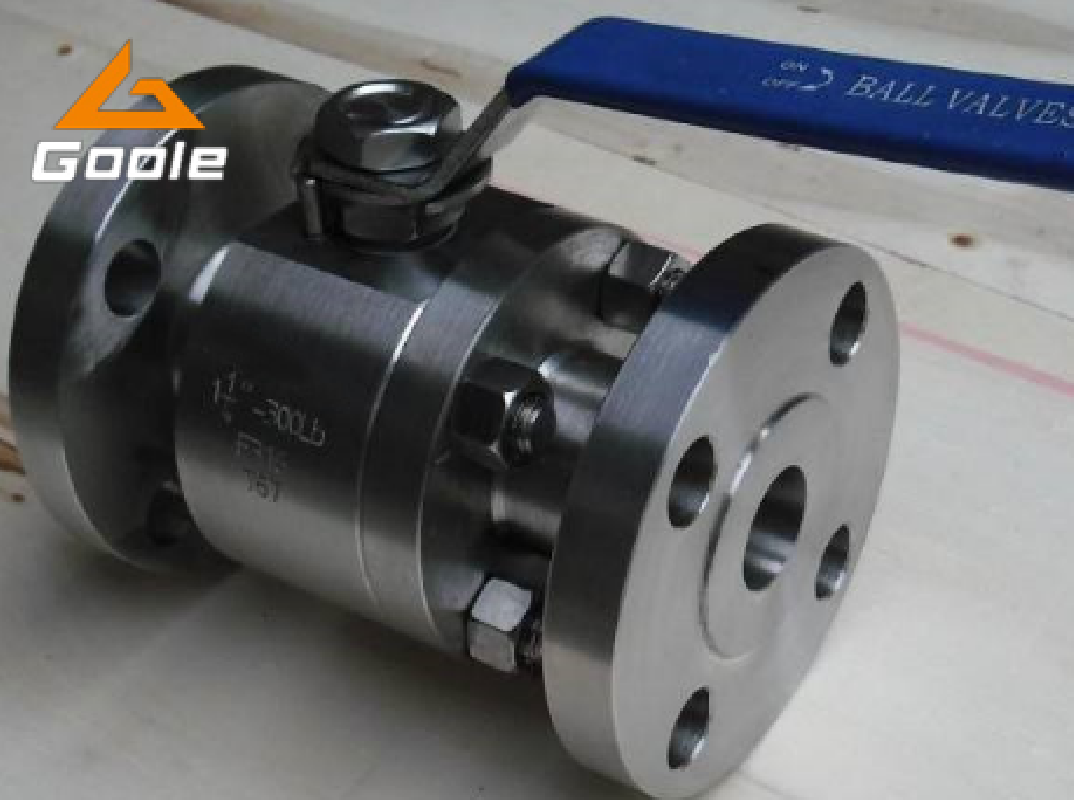

簡要描述：Q41H鍛鋼球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞。通常為全通徑球閥、90度角開關，輕便，體積小，可以做成大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。鍛鋼球閥分類:低壓鍛鋼球閥，高壓鍛鋼球閥。
適用范圍：油田/化工/煤礦/電站/工業/電廠/鍋爐口徑：15-500聯系方式：13777710744壓力：300LB更新時間：2024-10-29材質：F304相關文章
Related Articles詳細介紹
簡介：
鍛鋼球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞。通常為全通徑球閥、90度角開關，輕便，體積小，可以做成大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。鍛鋼球閥分類:低壓鍛鋼球閥，高壓鍛鋼球閥。
參數：
|
試驗壓力(Mpa) |
公稱壓力(Mpa) |
壓力級(Class) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
|
氣密試驗 |
0.5-0.7 |
||||||||||||
|
工作溫度 |
PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ |
||||||||||||
|
適用介質 |
C:水、油、蒸氣 P:硝酸類(溫度≤200℃ ) R:醋酸類(溫度≤200℃ ) |
||||||||||||
|
零件名稱 |
材料 |
|||
|
材料代號 |
C |
L |
P |
R |
|
閥體 閥蓋 |
WCB |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
球體 |
2Cr13 |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
閥桿 |
2Cr13 |
316L |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
閥座密封面 |
PTFE、碳素纖維+PTFE、對位聚苯 |
|||
|
螺柱 螺母 |
35 35CrMoA(B7) 45(2H) |
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) |
||
|
填料 |
V型PTFE、柔性石墨 |
|||
