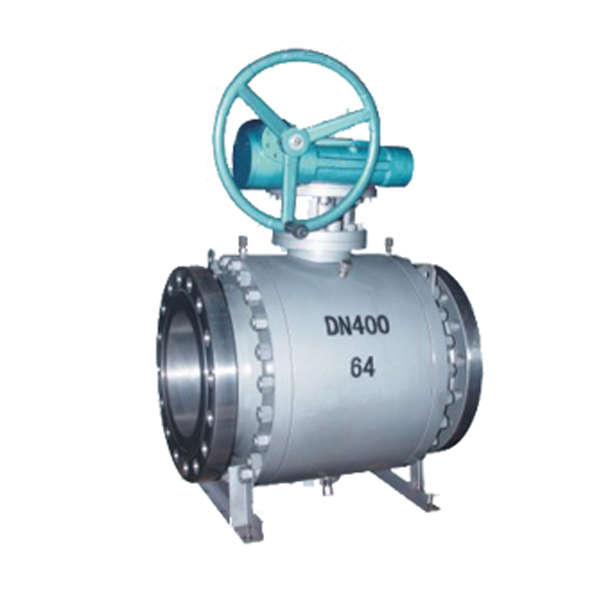

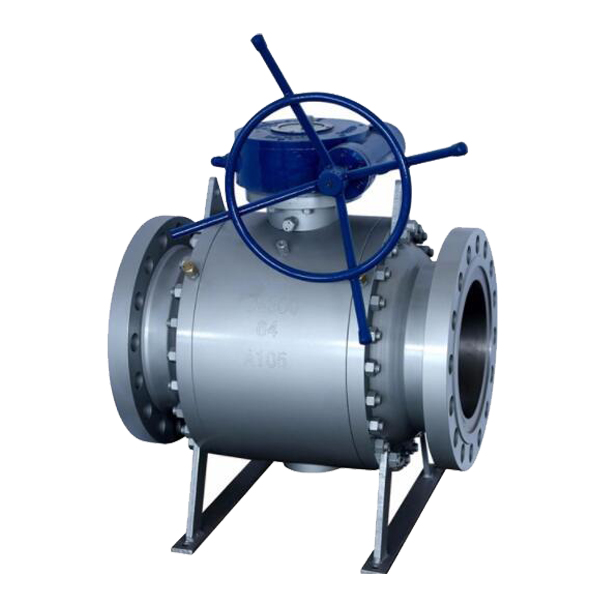

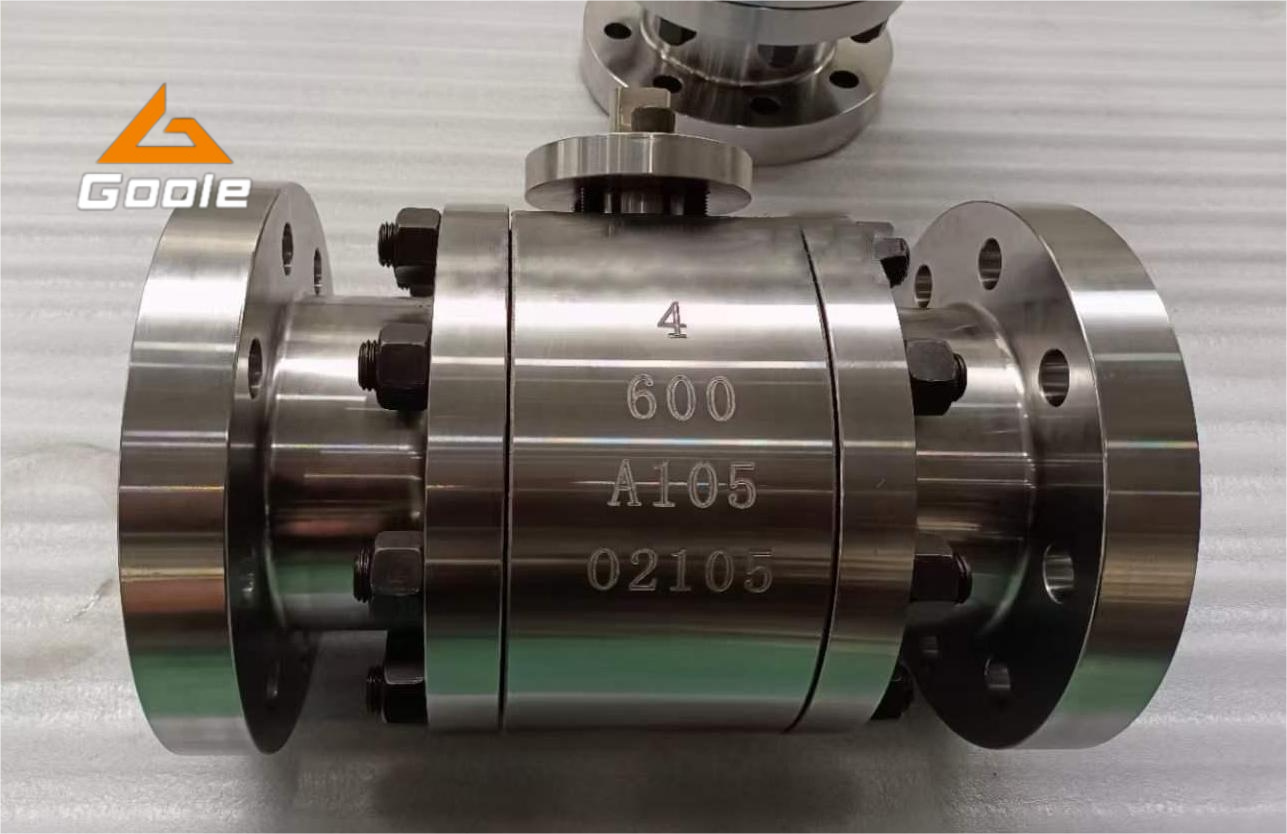

美標鍛鋼法蘭球閥Q47F-300LB

簡要描述：美標鍛鋼球閥Q47F-300LB,美標鍛鋼法蘭球閥軟密封圈鑲?cè)脘撊?nèi)，鋼座也加工出密封面，鋼座徑向與背面均設有“0”形圈，以確保介質不外漏。閥桿為下裝式設計，臺肩處設有推力軸承，減輕操作力矩。

適用范圍：石化
口徑：DN50～DN500
聯系方式：13777710744
壓力：300LB
更新時間：2024-10-28
材質：A105/F304/F316

產品咨詢資料下載聯系我們

產品分類

Product Category

相關文章

詳細介紹

一、美標鍛鋼法蘭球閥-產品介紹

美標鍛鋼球閥的說細說明：美標鍛鋼球閥是鍛造出來的，軟密封圈鑲?cè)脘撊?nèi)，鋼座也加工出密封面，鋼座徑向與背面均設有“0”形圈，以確保介質不外漏。閥桿為下裝式設計，臺肩處設有推力軸承，減輕操作力矩。材質的密度比鑄造的密度要大很多，特別適合高壓球閥的制造加工高壓鍛鋼球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種球閥，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有獨特的自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的用。

二、美標鍛鋼法蘭球閥-適用工況條件

鍛鋼美標球閥主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動、渦輪動等；公稱通徑：1/2"～8"；公稱壓力：150LB~2500LB；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。

球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。球閥通道平整光滑，不易沉積介質，可以進行管線通球。

三、美標鍛鋼法蘭球閥-產品特點

美標鍛鋼球閥的特點：流體阻力小，球閥是所有閥類中流體阻力至小的一種，即使是縮徑球閥，其流體阻力也相當小。開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。密封性能好。

試驗壓力（Mpa)	公稱壓力（Mpa)							壓力級（Class)
試驗壓力（Mpa)	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
強度試驗	2.4	3.8	6.0	9.6	15.0	24	37.5	3.1	7.8	10.2	15.3	23.1	38.4
密封試驗	1.8	2.8	4.4	7.0	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
氣密試驗	0.5-0.7
工作溫度	PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
適用介質	C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）

Q41F美標鍛鋼球閥主要零件材質

零件名稱	材料
材料代號	Ｃ	Ｌ	Ｐ	Ｒ
閥體　閥蓋	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球體	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
閥桿	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
閥座密封面	PTFE、碳素纖維＋PTFE、對位聚苯
螺柱　螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料	Ｖ型PTFE、柔性石墨
