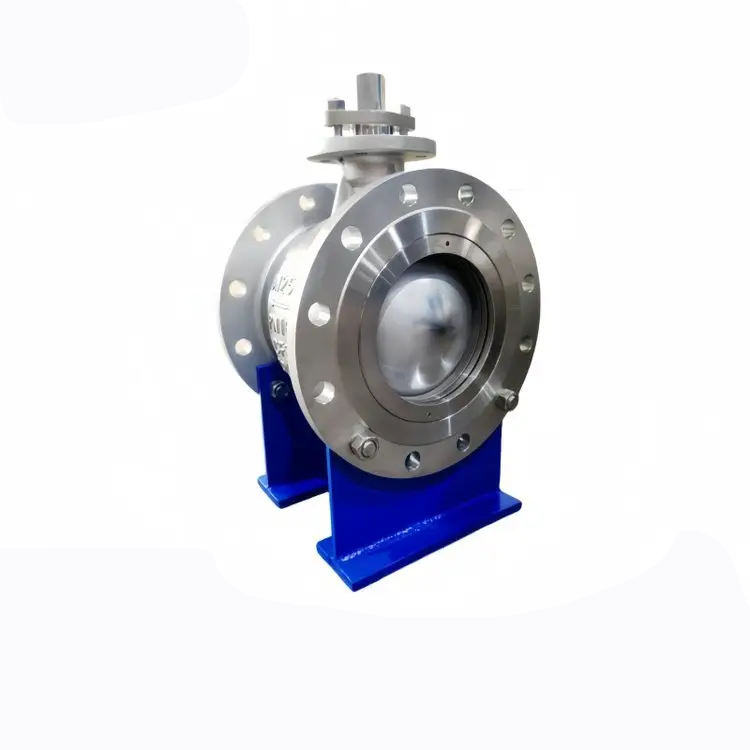

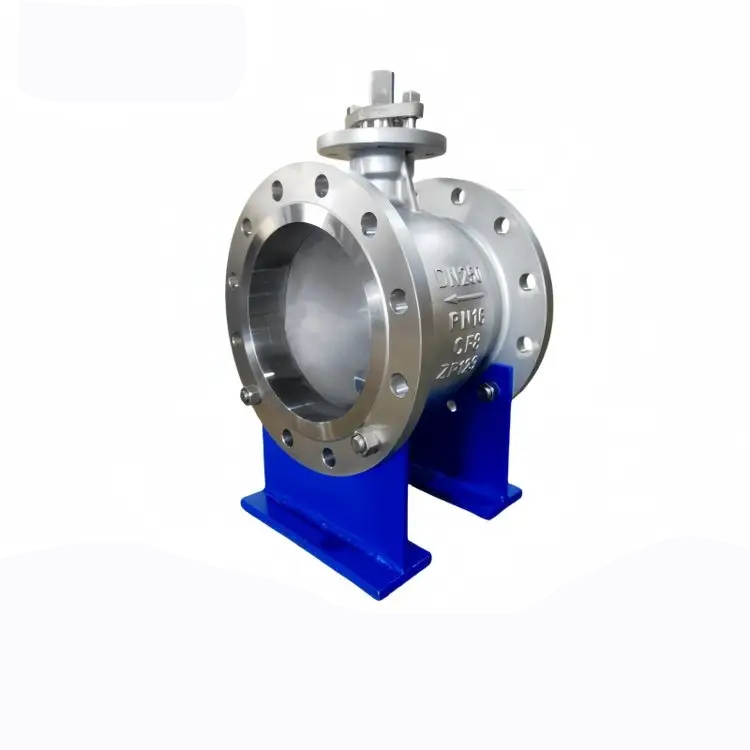

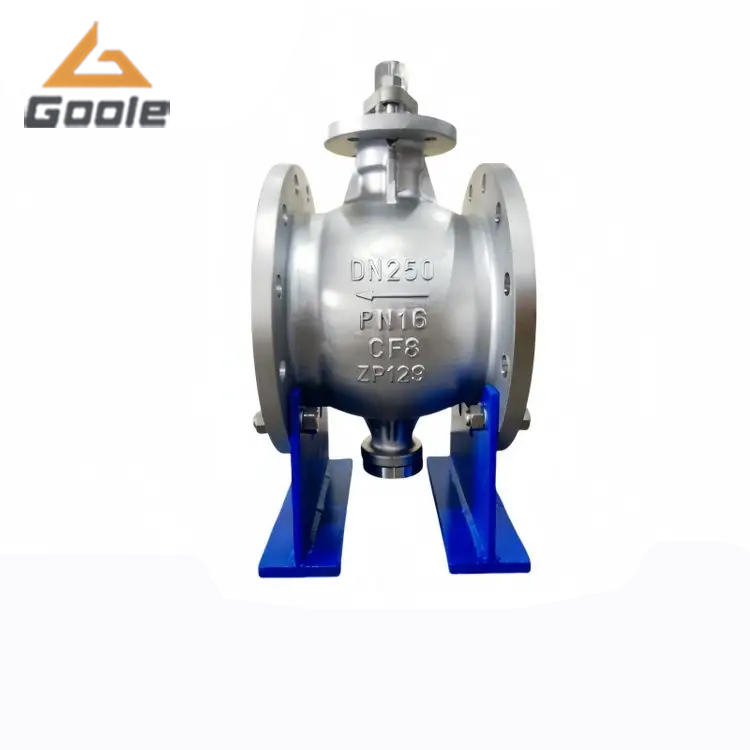

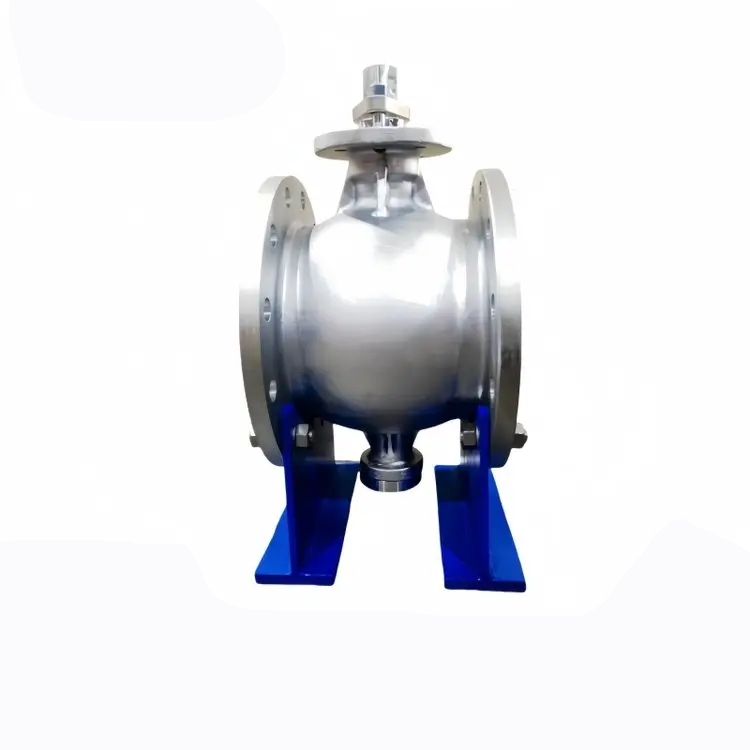

QV47H不銹鋼法蘭V型球閥

簡要描述：QV47H不銹鋼法蘭V型球閥是一種特殊類型的閥門，屬于角回轉的調節閥。其關閉件是球缺體，球缺體上開有V字型開口，V型開口具有鋒利的刃刀，在球缺體回轉過程中，與閥座之間形成剪切作用，對介質具有強有力的切斷力。

適用范圍：石油化工電力
口徑： 15-600
聯系方式：13777710744
壓力：常壓
更新時間：2025-07-09
材質：不銹鋼

產品咨詢資料下載聯系我們

產品分類

Product Category

相關文章

詳細介紹

QV47H不銹鋼法蘭V型球閥介紹

產品概述

QV47H不銹鋼法蘭V型球閥是一種特殊類型的閥門，屬于角回轉的調節閥。其關閉件是球缺體，球缺體上開有V字型開口，V型開口具有鋒利的刃刀，在球缺體回轉過程中，與閥座之間形成剪切作用，對介質具有強有力的切斷力。同時，球缺體的V型開口與閥座流道形成扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，使它同時具備調節閥和開關兩種功能，常與氣動或電動執行器配套，廣泛應用于工業過程自控系統中。

產品特點

結構與性能特點

閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，不容易引起變形和外泄。
上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，摩擦系數小，可使閥門的扭矩減小。
密封性能良好：
- 金屬硬密封：閥座密封表面堆焊硬質合金，球表面鍍硬鉻或作噴焊、離子氮化等硬化處理，使密封面使用壽命更長，耐溫性能提高。
- PTFE軟密封：PTFE閥座或增強PTFE閥座密封性能好，耐腐蝕，適應范圍廣。
經濟適用性高：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其他類型調節閥相比，性價比高。
介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以它除適合液體介質外，更適合于帶纖維及固體顆粒介質的系統控制。
小流量精確控制：通過對小口徑閥芯特殊V型開口加工，可實現小CV值精確控制。
流通能力大：全開時幾乎沒有流阻，可調比大，流量特性為近似等百分比，轉角行程為0～90°。
其他特點
自清潔功能：采用帶有V型切口的球芯結構，當閥在關閉時，可以剪切介質中纖維、微小顆粒，同時由于閥芯和閥座之間是無間隙回轉，可自行擦拭球體及閥座上的積垢物，保持球體與閥座之間的良好密封。
密封補償功能：采用帶彈簧或板簧加載閥座結構，由于彈簧/板簧的彈性恢復力推動閥座，可使球芯與閥座之間長期具有良好的密封性能。同時由于閥座采用彈簧加載的活動結構，可使閥座自動校正，以達到與球芯的吻合。
