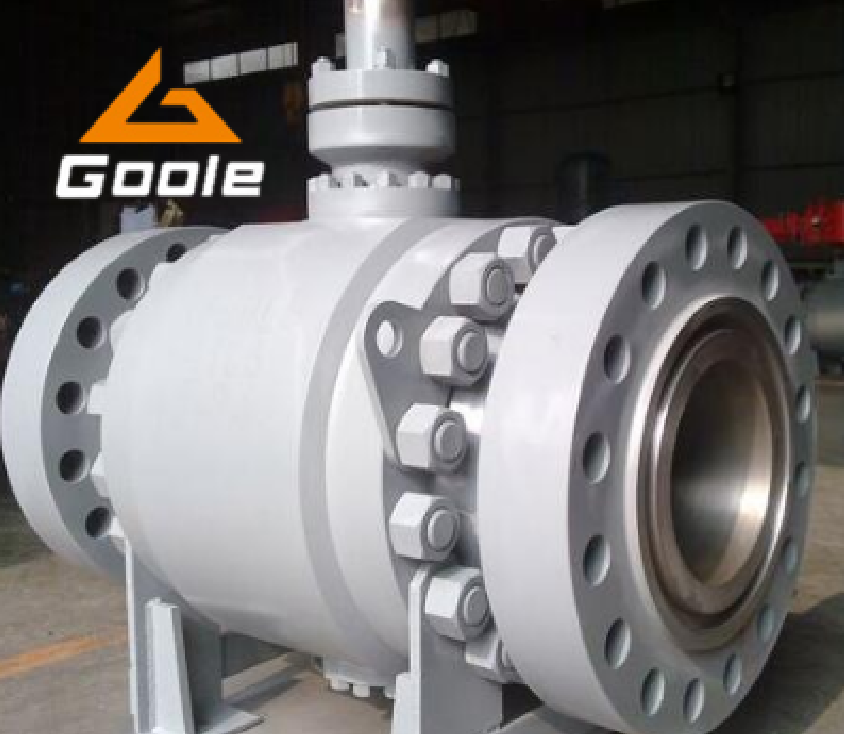

當前位置：首頁 > 產品中心 > 鍛鋼固定式球閥 > 硬密封鍛鋼固定球閥Q347H
簡要描述：硬密封鍛鋼球閥Q347H，金屬硬密封球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。
適用范圍：石油化工口徑：4聯系方式：13777710744壓力：300LB更新時間：2024-10-29材質：鍛造A105相關文章
Related Articles詳細介紹
硬密封鍛鋼球閥詳細資料：
產品概述： 耐高壓：壓力可達1.6Mpa-42Mpa ；Class：150-2500Lb 耐高溫：該球閥的閥座完全采用了美標閘閥的結構，因此溫度由閥體材料來決定。 無摩擦：該球閥在開啟時利用二塊式球體的優點，先水平收攏瞬間脫離閥座，然后再旋轉90度全開。
產品特點： 1.本產品所有部件均為鍛件 2.采用下裝式閥桿,設備倒密封結構 3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏 4.密封面采用尼龍 1010,它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。
Q41Y-160RL高壓鍛制法蘭球閥 鍛鋼高壓硬密封球閥 304/316L球閥型號、零件材料及主要參數：
|
配管法蘭 |
壓力級或 |
法蘭 |
常規產品型號（法蘭連接蝸輪蝸桿傳動金屬硬密封固定球閥） |
||||||
|
ASME B16.5 |
CLASS150 |
凸面 |
Q41Y-A1C |
Q41Y-A1P |
Q41Y-A1P8 |
Q41Y-A1P3 |
Q41YA1R- |
Q41Y-A1R8 |
Q41Y-A1R3 |
|
CLASS300 |
Q41Y-A3 |
Q41Y-A3P |
Q41Y-A3P8 |
Q41Y-A3P3 |
Q41Y-A3R |
Q41Y-A3R8 |
Q41Y-A3R3 |
||
|
CLASS600 |
Q41Y-A6 |
Q41Y-A6P |
Q41Y- A6P8 |
Q41Y-A6P3 |
Q41Y-A6R |
Q41Y-A6R8 |
Q41Y-A6R3 |
||
|
CLASS900 |
Q41Y-A9 |
Q41Y-A9P |
Q41Y-A9P8 |
Q41Y-A9P3 |
Q41Y-A9R |
Q41Y-A9R8 |
Q41Y-A9R3 |
||
|
CLASS1500 |
Q41Y-A15 |
Q41Y-A15P |
Q41Y-A15P8 |
Q41Y-A15P3 |
Q41Y-A15R |
Q41Y-A15R8 |
Q41Y-A15R3 |
||
|
GB/T9112～9124 |
PN20 |
凸面 |
Q41Y-20C |
Q41Y-20P |
Q41Y-20P8 |
Q41Y-20P3 |
Q41Y-20R |
Q41Y-20R8 |
Q41Y-20R3 |
|
PN50 |
Q41Y-50 |
Q41Y-50P |
Q41Y-50P8 |
Q41Y-50P3 |
Q41Y-50R |
Q41Y-50R8 |
Q41Y-50R3 |
||
|
PN110 |
Q41Y-110 |
Q41Y-110P |
Q41Y-110P8 |
Q41Y-110P3 |
Q41Y-110R |
Q41Y-110R8 |
Q41Y-110R3 |
||
|
PN150 |
Q41Y-150 |
Q41Y-150P |
Q41Y-150P8 |
Q41Y-150P3 |
Q41Y-150R |
Q41Y-150R8 |
Q41Y-150R3 |
||
|
PN260 |
Q41Y-260 |
Q41Y-260P |
Q41Y-260P8 |
Q41Y-260P3 |
Q41Y-260R |
Q41Y-260R8 |
Q41Y-260R3 |
||
|
JB/T74～90 |
PN16 |
凸面 |
Q41Y-16C |
Q41Y-16P |
Q41Y-16P8 |
Q41Y-16P3 |
Q41Y-16R |
Q41Y-16R8 |
Q41Y-16R3 |
|
PN25 |
Q41Y-25 |
Q41Y-25P |
Q41Y-25P8 |
Q41Y-25P3 |
Q41Y-25R |
Q41Y-25R8 |
Q41Y-25R3 |
||
|
PN40 |
凹凸面 |
Q41Y-40 |
Q41Y-40P |
Q41Y-40P8 |
Q41Y-40P3 |
Q41Y-40R |
Q41Y-40R8 |
Q41Y-40R3 |
|
|
PN63 |
Q41Y-63 |
Q41Y-63P |
Q41Y-63P8 |
Q41Y-63P3 |
Q41Y-63R |
Q41Y-63R8 |
Q41Y-63R3 |
||
|
PN100 |
Q41Y-1000 |
Q41Y-100P |
Q41Y-100P8 |
Q41Y-100P3 |
Q41Y-100R |
Q41Y-100R8 |
Q41Y-100R3 |
||
|
主要 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
||
|
球體 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
||
|
閥座 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
||
|
墊片 |
304+柔性石墨纏繞墊片 |
304L+柔性石墨纏繞墊片 |
316+柔性石墨纏繞墊片 |
316L+柔性石墨纏繞墊片 |
|||||
|
填料 |
柔性石墨 |
||||||||
|
適用 |
適用介質 |
非腐蝕性介質 |
硝酸類腐蝕介質 |
強氧化性介質 |
醋酸類腐蝕性介質 |
尿素類腐蝕性介質 |
|||
|
適用溫度 |
≤425℃ |
≤540℃ |
≤425℃ |
≤540℃ |
≥455℃ |
||||
|
蝸輪蝸桿傳動金屬硬密封球閥 |
在相應的手動型號Q后插入"3"表示，示例：Q341Y-A1C |
||||||||
|
氣動金屬硬密封球閥 |
在相應的手動型號Q后插入"6"表示，示例：Q641Y-A1C |
||||||||
|
電動金屬硬密封球閥 |
在相應的手動型號Q后插入"9"表示，示例：Q941Y-A1C |
||||||||
|
縮徑金屬硬密封球閥 |
在相應的手動型號Q后插入"S"表示，示例S：Q941Y-A1C |
||||||||
