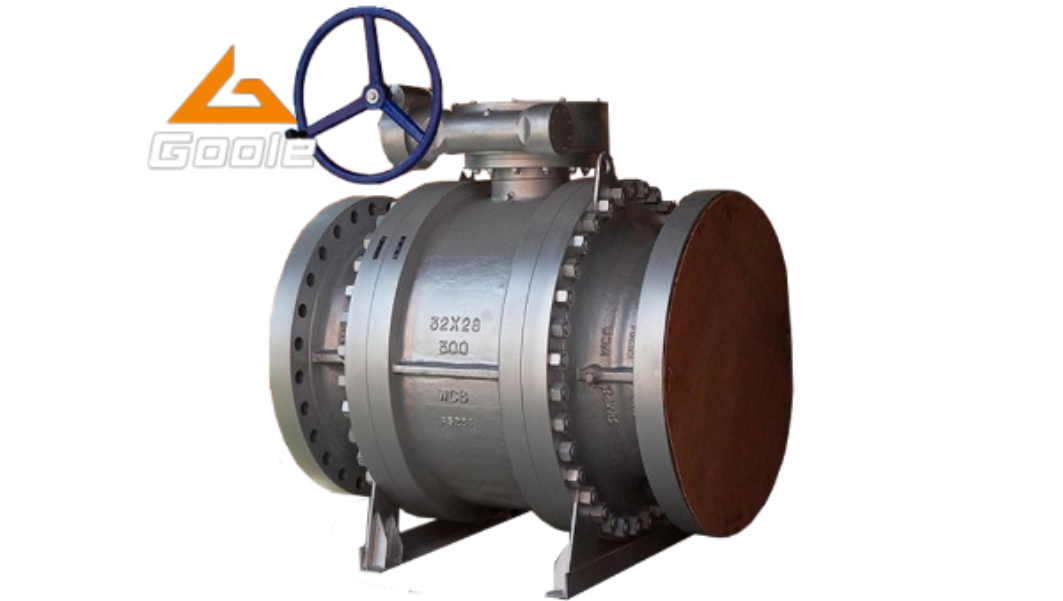

API 6D鍛鋼球閥石油管道鍛鋼球閥

簡要描述：API 6D鍛鋼球閥石油管道鍛鋼球閥的種類多樣化，不管是何種類型，它的閥體材料大致有：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti等。如果您選用了不同的材質，那么它所使用范圍可分別適用于：水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

適用范圍：水/蒸汽/油品/酸/氧化性介質/尿素
口徑：DN50～DN900
聯系方式：13777710744
壓力：PN1.0-32.0MPa
更新時間：2024-10-28
材質：A105鍛鋼

產品咨詢資料下載聯系我們

產品分類

Product Category

相關文章

詳細介紹

API 6D鍛鋼球閥石油管道鍛鋼球閥

用途

API 6D 三段式鍛鋼球閥適用于石油、化工等行業的管路上，作為管路的啟閉之用。介質為：石油、凈化天然氣、酸性天然氣、煤氣、水等介質。

執行標準

設計制造：API 6D

連接法蘭：ASME B16.5/ASME B16.47

結構長度：ASME B16.10

試驗檢驗：API 6D

特點

1.根據口徑和壓力，結構分為浮動球和固定球兩類。≥NPS8固定球可做成支撐板結構。

2.球閥中腔超壓時，根據不同閥座結構，有內部泄壓和外部泄壓功能。

3.具備防火功能，符合API 607的規定。

4.具有防靜電功能。

5.閥體底部設有排污閥，可手動排出內腔沉積物。

6.閥座及填料處，特別設置了注脂閥能起到緊急密封的作用。

7.閥桿填料和閥體之間均采用橡膠密封圈與石墨密封圈兩次密封結構，既提高密封的可靠性，也符合防火要求。

主要性能參數和材料

型號	公稱壓力 NPS	公稱通徑CLASS	適用溫度 ℃	適用介質	主要零件材料
型號	公稱壓力 NPS	公稱通徑CLASS	適用溫度 ℃	適用介質	閥體、閥蓋、壓蓋	閥桿	閥座	密封圈
KFQ47F-150LB~1500LB	150~1500	2~40	-29-150℃	水、油、氣等	A105	A140+ENP	A105+ENP	PTFE/PEEK
			-46-150℃	水、油、氣等	LF2	A140+ENP	A140+ENP	PTFE/PEEK
			-46-150℃	水、油、氣等	F316	MX-19	F316	PTFE/PEEK

主要連接尺寸

KF Q41F-150LB	NPS DN	1/2 15	3/4 20	1 25	1 1/2 40	2 50	2 1/2 65	3 80	4 100	6 150	8 200	10 250	12 300
	L (RF)	4.25 108	4.62 117	5.00 127	6.50 165	7.00 178	7.50 190	8.00 203	9.00 229	15.50 394	18.00 457	21.00 533	24.00 610
	L1 (BW)	5.50 140	6.00 152	6.50 185	7.50 190	8.50 216	9.50 241	11.12 283	12.00 305	18.00 457	20.50 521	22.00 559	25.00 635
	H2	2.12 55	2.12 55	2.50 65	3.38 85	4.00 100	6.00 150	7.00 180	9.25 235	9.88 250	11.00 280	12.62 320	15.38 390
	H1

KF Q41F-300LB	NPS DN	1/2 15	3/4 20	1 25	1 1/2 40	2 50	2 1/2 65	3 80	4 100	6 150	8 200	10 250	12 300
	L (RF)	5.5 140	6.00 152	6.50 165	7.50 190	8.50 216	9.50 241	11.12 283	12.00 305	15.88 403	19.75 502	22.38 568	25.50 648
	L1 (BW)	5.50 140	6.00 152	6.50 185	7.50 190	8.50 216	9.50 241	11.12 283	12.00 305	18.00 457	20.50 521	22.00 559	25.00 635
	H	2.12 55	2.12 55	2.50 65	3.38 85	16.00 400	16.00 400	24.00 600	24.00 600	9.88 250	11.00 280	12.62 320	15.38 390
	W	8 200	8 200	12 300	12 300	16 400	16 400	24 600	24 600	24 600	24 600	32 800	32 800

KF Q41F-600LB	NPS DN	1/2 15	3/4 20	1 25	1 1/2 40	2 50	2 1/2 65	3 80	4 100	6 150	8 200	10 250	12 300
	L/L1 (RF/BW)	6.50 165	7.50 190	8.50 216	9.50 241	11.50 292	13.00 330	14.00 356	17.00 432	22.00 559	_ _	_ _	_ _
	L2 (RTJ)	_ _	_ _	_ _	_ _	11.62 296	13.12 333	14.12 359	17.12 435	22.12 562	_ _	_ _	_ _
	H	2.25 58	2.25 58	2.62 68	3.50 89	4.12 105	6.25 158	7.50 190	9.75 247	10.38 262	_ _	_ _	_ _
	W	8 200	12 300	12 300	16 400	16 400	24 600	24 600	24 600	32 800	_ _	_ _	_ _

KF Q647F -150LB	NPS DN	2 50	2 1/2 65	3 80	4 100	6 150	8 200	10 250	12 300	14 400	16 400
	L (RF)	7.00 178	7.50 190	8.00 203	9.00 229	15.50 394	18.00 457	21.00 533	24.00 610	27.00 686	30.00 762
	L1 (BW)	8.50 216	9.50 241	11.12 283	12.00 305	18.00 457	20.50 521	22.00 559	25.00 635	30.00 762	33.00 838
	H	4.00 120	6.00 150	7.00 180	9.25 235	9.88 250	11.00 280	12.62 320	15.38 390	16.50 420	21.88 555
	W	16 400	16 400	24 600	24 600	24 600	24 600	32 800	32 800	32 800	32 800

KF Q647F -150LB	NPS DN	18 450	20 500	24 600	26 650	28 700	30 750	32 800	36 900
	L (RF)	34.00 864	36.00 914	42.00 1067	45.00 1143	49.00 1245	51.00 1295	54.00 1372	60.00 1524
	L1 (BW)	36.00 914	39.00 991	45.00 1143	49.00 1245	53.00 1346	55.00 1397	60.00 1524	68.00 1727
	H	23.62 600	25.00 635	28.00 710	29.50 750	31.50 800	34.00 865	36.00 915	38.50 980
	W	32 800	32 800	32 800	40 1000	40 1000	40 1000	40 1000	40 1000

KF Q647F -300LB	NPS DN	2 50	2 1/2 65	3 80	4 100	6 150	8 200	10 250	12 300	14 400	16 400
	L (RF)	8.50 216	9.50 241	11.12 283	12.00 305	15.88 403	19.75 502	22.38 568	25.50 648	30.00 838	33.00 838
	L1 (BW)	8.50 216	9.50 241	11.12 283	12.00 305	18.00 403	20.50 521	22.00 559	25.00 635	30.00 838	33.00 838
	H	4.00 120	6.00 150	7.00 180	9.25 235	9.88 250	11.00 280	12.62 320	15.38 390	16.50 420	21.88 555
	W	16 400	16 400	24 600	24 600	24 600	24 600	32 800	32 800	32 800	32 800
KF Q647F -300LB	NPS DN	18 450	20 500	24 600	26 650	28 700	30 750	32 800	36 900
	L (RF)	36.00 914	39.00 991	45.00 1143	49.00 1245	53.00 1346	55.00 1397	60.00 1524	_ _
	L1 (BW)	36.00 914	39.00 991	45.00 1143	49.00 1245	53.00 1346	55.00 1397	60.00 1524	_ _
	H	23.62 600	25.00 635	28.00 710	29.50 750	31.50 800	34.00 865	36.00 915	_ _
	W	32 800	32 800	32 800	40 1000	40 1000	40 1000	40 1000	_ _

KF Q647F -600LB	NPS DN	2 50	2 1/2 65	3 80	4 100	6 150	8 200	10 250	12 300	14 400	16 400
	L (RF)	11.50 292	13.00 330	14.00 356	17.00 432	22.00 559	26.00 660	31.00 787	33.00 838	35.00 889	39.00 991
	L1 (BW)	11.62 295	13.12 333	14.12 359	17.12 435	22.12 562	26.12 664	31.12 791	33.12 841	35.12 892	39.12 994
	H	6.50 165	7.00 180	7.88 200	11.00 280	12.25 310	14.00 355	16.12 410	18.00 455	19.25 490	21.00 535
	W	16 400	24 600	24 600	24 600	32 800	32 800	32 800	32 800	32 800	32 800

KF Q647F -600LB	NPS DN	18 450	20 500	24 600	26 650	28 700
	L (RF)	43.00 1092	47.00 1194	55.00 1397	57.00 1448	61.00 1549
	L1 (BW)	43.12 1095	47.25 1200	55.38 1407	57.50 1461	61.50 1562
	H	24.88 630	25.62 650	30.12 765	31.88 810	34.62 880			_ _
	W	40 1000	40 1000	40 1000	40 1000	40 1000			_ _

KF Q647F -900LB	NPS DN	2 50	2 1/2 65	3 80	4 100	6 150	8 200	10 250	12 300	14 350	16 400
	L (RF)	14.50 368	16.50 419	15.00 381	18.00 457	24.00 610	29.00 737	33.00 965	38.00 965	40.50 1029	44.50 1130
	L1 (BW)	14.62 371	16.62 422	15.12 384	18.12 460	24.12 613	29.12 740	38.12 968	38.12 968	40.88 1038	44.88 1140
	H	6.72 170	7.50 190	8.25 210	11.38 290	12.62 320	15.38 390	18.50 470	18.50 470	20.88 530	24.00 610
	W	24 600	24 600	24 600	32 800	32 800	32 800	32 800	32 500	32 800	40 1000
KF Q647F -900LB	NPS DN	18 450	20 500	24 600
	L (RF)	48.00 1219	52.00 1321	61.00 1549
	L1 (BW)	48.50 1232	52.50 1334	61.75 1568
	H	26.00 660	27.50 700	30.75 780
	W	40 1000	40 1000	40 1000
