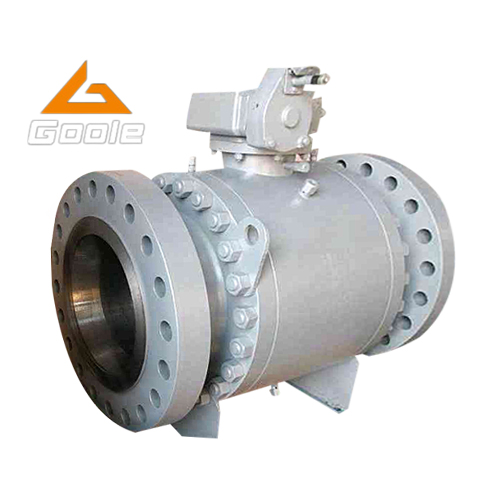

美標鍛鋼浮動球閥 Q41F、Q41Y、Q41H

簡要描述：美標鍛鋼浮動球閥 Q41F、Q41Y、Q41H就是材料是鍛造出來的，材質的密度比鑄造的密度要大很多，鍛鋼球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種球閥，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位

適用范圍：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥
口徑： DN10-DN200
聯系方式：13777710744
壓力：1.0-16.0MPa
更新時間：2024-10-28
材質： A105、F11、F304、F316、F316L

產品咨詢資料下載聯系我們

產品分類

Product Category

相關文章

詳細介紹

美標鍛鋼浮動球閥詳細說明：

鍛鋼球閥就是材料是鍛造出來的，材質的密度比鑄造的密度要大很多，鍛鋼球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種球閥，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到***的用。

美標鍛鋼浮動球閥產品用途：

鍛鋼球閥適用于Class2500Lb (PN420)以下壓力，工作溫度-46℃-180℃（密封圈為RPTFE. PIOLON. PEEK等）或-46℃-600℃（密封面為硬密封）的各種管道上，用于切斷或接通管路中的介質。同時本公司還可根據用戶的實際工況和特殊要求進行設計和制造閥門。選用不同的材料，可適用于水，蒸汽、油品、硝酸、醋酸等介質。

鍛鋼球閥性能參數：

1、工作壓力：PN10.0-42.0MPa

2、公稱通徑：DN10-200mm

3、連接方式：法蘭連接、承插焊連接、螺紋連接

4、適用介質：水，蒸汽、油品、硝酸、醋酸等

5、工作溫度：-46℃-180℃

6、驅動方式：手動、氣動、電動

7、制造標準：*** 美標等。
8、閥體材質：鍛鋼、A105、F11、F22、不銹鋼304，304L，316、316L等

鍛鋼球閥產品特點：

1、高壓鍛造球閥采用三片式結構；

2、閥體、閥蓋采用模鍛工藝，結構合理，外形美觀；

3、閥座密封結構密封可靠，啟閉力矩輕；

4、閥桿采用下裝式結構，可防止閥桿吹出。閥桿具有防靜電結構；

5、可設置90°開關限位機構，并根據用戶需要，可加裝帶鎖裝置，防止誤操作

材質明細表

序號	零件名稱	碳鋼	不銹鋼
1	閥體	A105	F304	F316	F316L
2	球	F304		F316	F316L
3	閥桿	F304		F316	F316L
4	密封圈	PTFE, RPTFE, 尼龍
5	墊片	O型圈, PTFE, 石墨
6	填料	PTFE, 石墨
7	止推墊片	PTFE
8	定位片	A283D, 不銹鋼
9	手柄	A283D, 不銹鋼
10	螺母	T304
11	定位銷	T304
12	螺母	A194-2H	A194-8
13	螺栓	A193-B7	A193-B8

鍛鋼球閥主要性能規范

公稱壓力	1.6 MPa	2.5 MPa	4.0 MPa	6.4 MPa	10.0 MPa	150 Lb	300 Lb	600 Lb
強度試驗	2.4 MPa	3.75 MPa	6.0 MPa	9.5 MPa	15.0 MPa	3.1 MPa	7.5 MPa	15.0 MPa
水密封試驗	1.76MPa	2.75 MPa	4.4 MPa	7.04 MPa	11.0 MPa	2.2 MPa	5.5? MPa	11.0 MPa
氣密封試驗	0.6MPa

鍛鋼球閥主要零部件材料

名稱	A105類	304類	316類	316L類
閥體	A105	F304	F316	F316L
球芯	1Cr18Ni9	F304	F316	F316L
閥桿	F304	F304L	F316	F316L
閥座	增強四氟乙烯	增強四氟乙烯	增強四氟乙烯	增強四氟乙烯
閥座支承圈	F304	F304L	F316	F316L
O形圈	PTFE	PTFE	PTFE	PTFE

產品結構尺寸：鍛鋼球閥-16

DN	L	D	D1	D2	b	Z-φd
15	130	95	65	45	14	4-φ14
20	140	105	75	55	14	4-φ14
25	150	115	85	65	14	4-φ14
32	165	135	100	78	16	4-φ18
40	180	145	110	85	16	8-φ18
50	200	160	125	100	16	8-φ18
65	220	180	145	120	18	8-φ18
80	250	195	160	135	20	8-φ18
100	280	215	180	155	20	8-φ18
125	320	245	210	185	22	8-φ18
150	360	280	240	210	24	8-φ23
200	400	335	295	265	26	12-φ23

鍛鋼球閥-25

DN	L	D	D1	D2	b	Z-φd
15	130	95	65	45	16	4-φ14
20	140	105	75	55	16	4-φ14
25	150	115	85	65	16	4-φ14
32	165	135	100	78	18	4-φ18
40	180	145	110	85	18	4-φ18
50	200	160	125	100	20	4-φ18
65	220	180	145	120	22	8-φ18
80	250	195	160	135	22	8-φ18
100	280	230	190	160	24	8-φ23
125	320	270	220	188	28	8-φ25
150	360	300	250	218	30	8-φ25
200	400	360	310	278	34	12-φ25

鍛鋼球閥-40

DN	L	D	D1	D2	b	Z-φd
15	130	95	65	45	16	4-φ14
20	140	105	75	55	16	4-φ14
25	150	115	85	65	16	4-φ14
32	180	135	100	78	18	4-φ18
40	200	145	110	85	18	4-φ18
50	220	160	125	100	20	4-φ18
65	250	180	145	120	22	8-φ18
80	280	195	160	135	22	8-φ18
100	320	230	190	160	24	8-φ23
125	360	270	220	188	28	8-φ25
150	400	300	250	218	30	8-φ25
200	500	375	320	282	38	12-φ25

主要連接尺寸(MM)和重量(KG) 800Lb~1500LB

RB	FB	L	d	NPT		SW		L1		H	W	重量 KG
RB	FB	L	d	RB	FB	RB	FB	RB	FB	H	W	重量 KG
3/8x1/4	1/4	92	9.5	3/8	1/4	17.6	14.2	9.6	9.6	53	130	1.5
1/2x3/8	3/8	92	9.5	1/2	3/8	21.8	17.6	9.6	9.6	53	130	1.5
3/4x1/2	1/2	92	13	3/4	1/2	27.1	21.8	12.7	12.7	56	130	1.5
1x3/4	3/4	111	17	1	3/4	33.8	27.1	12.7	12.7	70	160	2.4
11/4x1	1	127	23	11/4	1	42.6	33.8	12.7	12.7	80	220	3.9
11/2x11/4	11/4	140	30	11/2	11/4	48.7	42.6	12.7	12.7	90	250	6.1
2x11/2	11/2	152	38	2	11/2	61.2	48.7	15.9	15.9	100	250	8.5
21/2x2	2	178	48	21/2	2	74.1	61.2	15.9	15.9	110	290	10
